dn400閘閥標準尺寸及多重長度多少

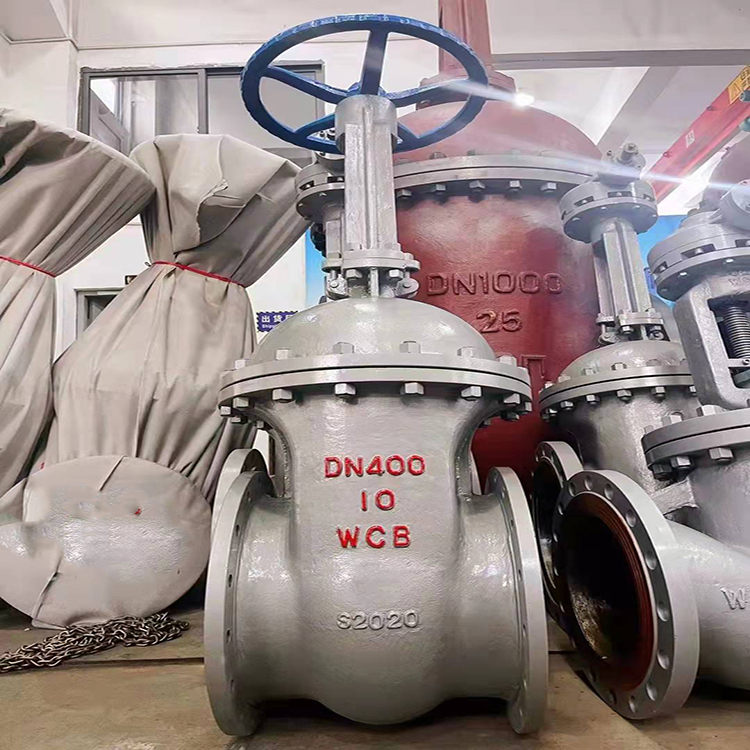

dn400閘閥標準尺寸及多重長度多少？DN400閘閥的標準尺寸包括外徑為445mm(17.5英寸),內徑為406mm(16英寸),厚度為12mm(0.47英寸)。 這些尺寸適用于將不同的管道、閥門、泵等設備連接在一起，形成一個完整的管道系統。DN400閘閥的標準尺寸確保了安裝的順利進行，并且對于閘閥與管道系統的安裝和密封具有重要影響，必須嚴格按照標準要求進行安裝。此外，DN400鑄鐵閘門通常呈現出矩形或圓形的框架結構，框架內部裝有密封板，用于控制水流。閘門的高度和長度會根據實際工程需要而有所變化，但通道的寬度始終保持在400毫米。這些信息提供了關于DN400鑄鐵閘門外觀和結構的基本了解。
對于DN300電動閘閥的尺寸，提供了更詳細的規格信息，包括不同型號和材質的閘閥及其對應的尺寸范圍。例如，保溫閘閥BZ41W-16P的規格和型號包括DN15、DN20、DN25等，直到DN350、DN400、DN450、DN500、DN600、DN700、DN800等。這些信息展示了不同通徑的閘閥及其對應的尺寸范圍。綜上所述，DN400閘閥的標準尺寸為外徑445mm(17.5英寸),內徑406mm(16英寸),厚度12mm(0.47英寸)，這些尺寸對于確保閘閥與管道系統的正確連接和密封至關重要。同時，DN400鑄鐵閘門的結構和尺寸也提供了關于其外觀和內部結構的基本信息，有助于理解其設計和應用場景。標準尺寸表是指根據特定行業或產品的要求,制定出的一套標準尺寸參考表格,旨在為相關行業提供統一化的尺寸規范,以便生產、選型和安裝。
閘閥是一種用于截斷或接通管路中介質的裝置，其長度通常根據設計和材料有所不同。DN400的閘閥一般長為46Cm。直徑400㎜的閥門開度10度時的通流截面是多少直徑400㎜的閥門開度10度時的通流截面是5.0萬平方mm左右。DN400供水管多少距離設置閥門這個不一定的，要根據實際而定！這個也可以按照設計圖紙來做，一般這么內大的供水容管道基本是自來水公司負責安裝的。如果只是主水管，而沒有分水管，可以很長一段距離在設置一個閥門的。主水管與分水管交叉處要安裝一個進典閥門。
DN400閘閥的重量因設計和材料不同而有所差異，但通常重量較傳統閘閥減輕約20%~30%。DN400閘閥的標準尺寸包括結構長度為102L，長度為255mm，螺絲數為16個，匹配管子外徑小外徑為426大外徑為406。這些尺寸參數對于確定閘閥的重量非常重要，因為它們直接關系到閥門的體積和材料用量。然而，具體的重量還會受到閥門材質的影響，如鑄鐵閘閥通常比鑄鋼閘閥輕。例如，上海滬宣的Z41H-25C DN400手動閘閥，其本體采用高級球黑鑄鐵制成，重量較傳統閘閥減輕約20%~30%，這表明材質的選擇對最終重量有顯著影響。
此外，閥門重量及法蘭規格重量的參考明細表提供了閥門重量的詳細信息，但具體到DN400閘閥的確切重量需要查閱具體的閥門規格和材質信息。由于不同供應商可能使用不同的材料和設計，因此重量會有所不同。在實際應用中，選擇合適的閘閥時，除了考慮重量外，還應考慮閥門的性能、耐用性以及是否符合特定的管道系統要求。
|
壓力等級 (MPa) |
PN1.6MPa |
|||||||||||
|
口徑 Size |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
250 |
270 |
280 |
330 |
360 |
390 |
460 |
530 |
630 |
690 |
750 |
|
|
H |
305 |
354 |
402 |
437 |
496 |
541 |
699 |
815 |
914 |
1189 |
1350 |
|
|
W |
200 |
200 |
250 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
|
|
重量(Kg) |
20 |
30 |
38 |
56 |
75 |
100 |
182 |
278 |
398 |
500 |
618 |
|
|
壓力等級 (MPa) |
PN2.5MPa |
|||||||||||
|
口徑 Size |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
250 |
270 |
280 |
330 |
360 |
390 |
460 |
530 |
630 |
690 |
750 |
|
|
H |
325 |
363 |
415 |
453 |
505 |
556 |
744 |
864 |
948 |
1269 |
1450 |
|
|
W |
200 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
600 |
|
|
重量(Kg) |
20 |
30 |
39 |
58 |
80 |
101 |
190 |
290 |
405 |
510 |
650 |
|
|
壓力等級 (MPa) |
PN4.0MPa |
|||||||||||
|
口徑 Size |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
250 |
270 |
280 |
330 |
360 |
390 |
460 |
530 |
630 |
690 |
750 |
|
|
H |
325 |
370 |
430 |
480 |
532 |
589 |
783 |
888 |
965 |
1285 |
1512 |
|
|
W |
200 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
600 |
|
|
重量(Kg) |
20 |
31 |
41.5 |
61 |
83 |
110 |
210 |
318.5 |
430 |
520 |
680 |
|
