電動閘閥z941H一25c/250參數選型指南及安裝方法

[ 2024-06-05 ]

電動閘閥Z941H-25C閥體鑄鋼材質，連接方式：法蘭，密封面材料：13cr不銹鋼；公稱通徑壓力：PN25 DN200，電動閘閥工作時，閘板處于全開或全關位置，不允許停留在中間位置或當調節閥使用，廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置產品用途作用功能用途：一般用于管路需要全開全關的作接通或者切斷使用，不需作調節使用，楔式閘閥的特性是使用壽命長使用行業分類：電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技

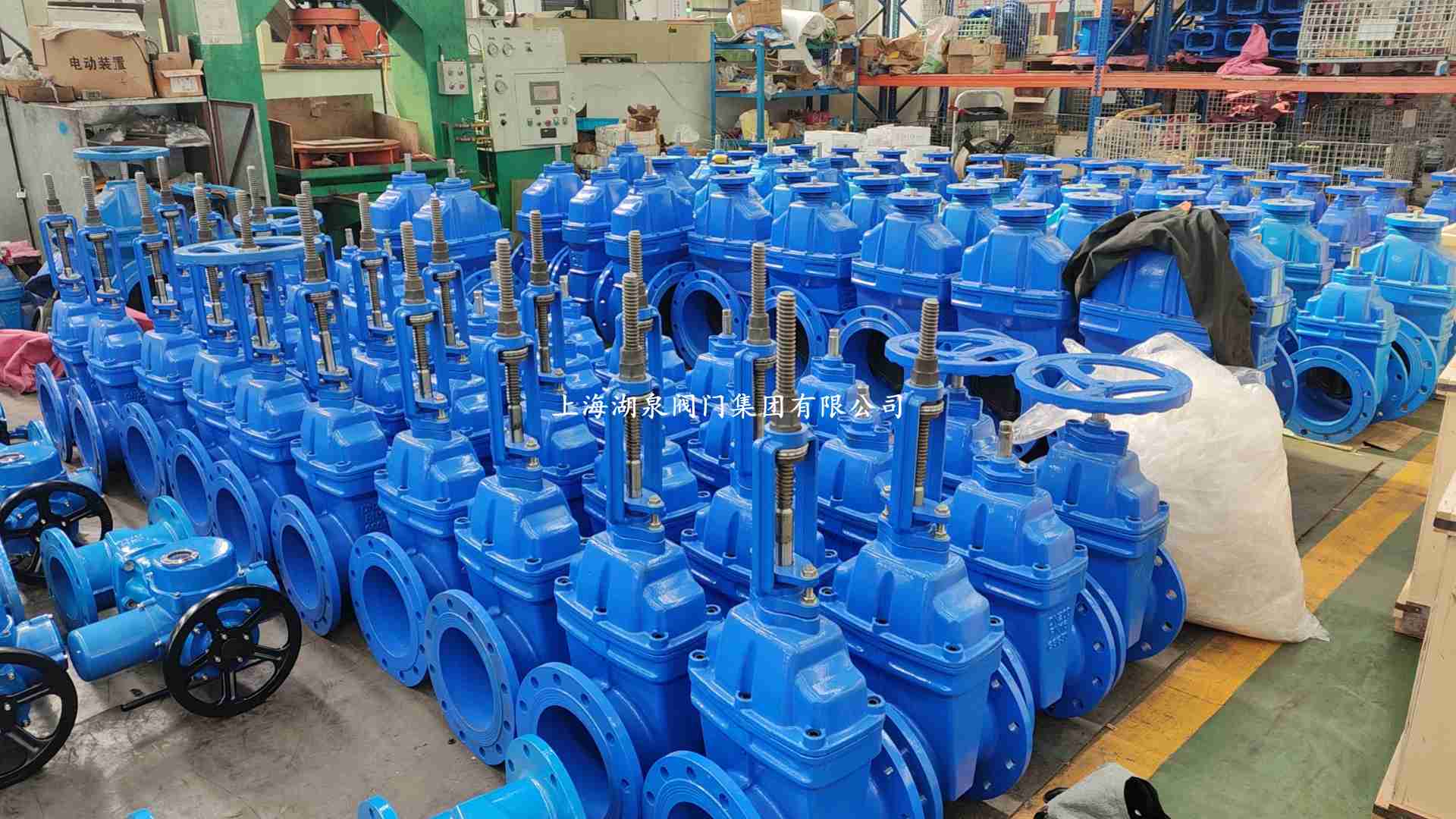

閘閥廠家
閘閥是一種常見的啟閉閥，利用閘板的上下工作來接通(全開)和截斷(全關)管道中的流體介質。

1、流體阻力小，密封面受介質的沖刷和侵蝕小(閘板開啟高度高)。

2、開啟較有力，密封性能好，介質流向不受限制，不擾流，不降壓力。

3、形體簡單，制造工藝性好，適用范圍廣。

試驗壓力

公稱壓力PN(MPa)	實驗壓力(MPa)
公稱壓力PN(MPa)	殼體	密封(液)	密封(氣)	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

GB 1.6MPa(BTL)
DN	50	65	80	100	150	200		250		300		350		400		450		500		600		700	800
L	250	265	280	300	350	400		450		500		550		600		650		700		800		900	1000
H （開）	415	450	530	620	850	1035		1245		1450		1475		1885		2010		2180		2345		2700	2850
H1(配DZW)	620	715	765	840	875	1015		1135		1375		1485		1890		1990		2040		2285		2345	2680
D0	240	240	280	300	350	400		450		500		500		600		700		750		800		850	950
Wt/(Kg)	22	30	44	47	96	160		228		300		388		566		900		1195		1450		2100	2620
GB 2.5MPa
DN	50	65	80	100	150		200		250		300		350		400		450		500		600
L	250	265	280	300	350		400		450		500		550		600		650		700		800
H （開）	415	450	530	620	850		1035		1245		1450		1475		1885		2010		2180		2345
H1(配DZW)	620	715	765	840	1015		1135		1375		1485		1485		1920		1990		2040		280
D0	240	240	280	320	400		400		450		500		500		600		700		700		800
Wt(Kg)

工作環境和主要技術參數：

　　電源：常規，三相380V（50Hz）；

　　特殊，三相660V、415V（50Hz、60Hz）；

　　單相220V、110V（50Hz、60Hz）；

　　工作環境：

　　環境溫度：-20~+60℃（特殊訂貨-40~+80℃）。

　　相對濕度：≤95%（25℃時）。

　　防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）

　　防護等級：IP55（特殊訂貨IP65、IP67）。

　　工作制：短時10分鐘（特殊訂貨30分鐘）。

電動執行器一般來說比較耐磨，采用的是一體化的特殊鋁合金制成的，一般來說，強度高，而且耐磨性比較好，電動執行一般會差非常的小，渦輪輸出軸是一體化的，傳動起來，精度非常的高，電動執行器的安全有保證，因為一般的電動執行器都通過的1500伏特的耐壓檢測，而且絕緣電機采用的是F級別的，這就保證了電動執行器的安全，不會出現導電，或者漏電等情況。

　　如果是精密電器元件，需要具備一定的防護（防水）要求，根據使用工況的具體要求，電動執行器又有為防爆型與普通型之分；依使用據電壓，又可分為AC380V與AC220V；依據動作模式，還可分為調節型與開關型等。
