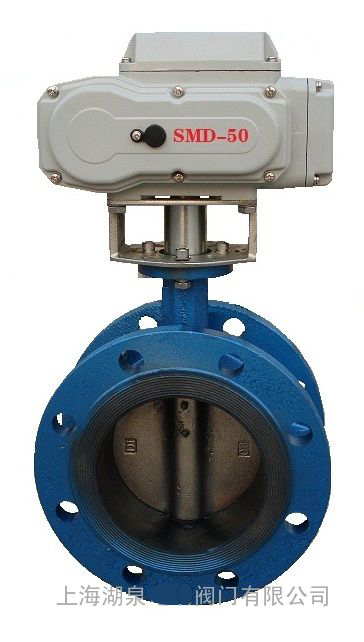

產品名稱：電動襯膠蝶閥[ 2015-10-21 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動襯膠蝶閥產品概述

電動襯膠蝶閥的蝶板安裝于管道的直徑方向。不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低百分之四十）維修方便，外形美觀等突出優點。在管道中一般應當水平安裝。由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。電動襯膠蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

二、電動襯膠蝶閥產品特點

（1）采用襯膠無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。
（2）密封面耐磨性好（橡膠耐磨性是銅的七倍）。
（3）可以任何位置安裝，維修方便。
（4）密封件可以更換，密封性能可靠達到雙向密封零泄漏。
（5）橡膠材料無任何毒性，并且抗菌、抗霉。

三、電動襯膠蝶閥主要設計標準

設計標準	GB/T2238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-2000；JB/T9092-1999

四、電動襯膠蝶閥執行器參數及特點

（1）功能強勁:智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或HR系列。≥DN600口徑閥門一般采用380VAC電動執行器。

五、電動襯膠蝶閥主要零件材料

零件名稱	材料
閥體	球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

六、電動襯膠蝶閥主要性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	低壓氣密試驗	0.5～0.7
適用介質	空氣、水、污水、蒸氣、煤氣、油品等

七、電動襯膠蝶閥安裝連接尺寸

公稱通經(DN)	主要尺寸				法蘭尺寸
	L	L1	H	H1	1.0MPa			1.6MPa
	L	L1	H	H1	D	D1	n-Фd	D	D1	n-Фd
50	108	43	63	530	165	125	4-18	165	125	4-18
65	112	46	70	530	185	145	4-18	185	145	4-18
80	114	46	83	565	200	160	4-18	200	160	8-18
100	127	52	105	600	220	180	8-18	220	180	8-18
125	140	56	115	640	250	210	8-18	250	210	8-18
150	140	56	137	705	285	240	8-22	285	240	8-22
200	152	60	164	775	340	295	8-22	340	295	12-22
250	165	68	206	945	395	350	12-22	405	355	12-26
300	178	78	230	1070	445	400	12-22	460	410	12-26
350	190	78	248	1140	505	460	16-22	520	470	12-26
400	216	102	289	1210	565	515	16-26	580	525	16-26
450	222	114	320	1335	615	565	20-26	640	585	16-30
500	229	127	342	1415	670	620	20-26	715	650	20-30
600	267	154	413	1605	780	725	20-30	840	770	20-33
700	430	165	478	1844	895	840	24-30	910	840	24-36
800	470	190	525	2040	1015	950	24-33	1025	950	24-39
900	510	203	585	2255	1115	1050	28-33	1125	1050	28-39
1000	550	216	640	2380	1230	1160	28-36	1255	1170	28-42
1200	630	254	755	2640	1455	1380	32-39	1485	1390	32-48

八、電動襯膠蝶閥外形圖

電動襯膠法蘭蝶閥 電動軟密封蝶閥 (全襯膠、半襯膠)
